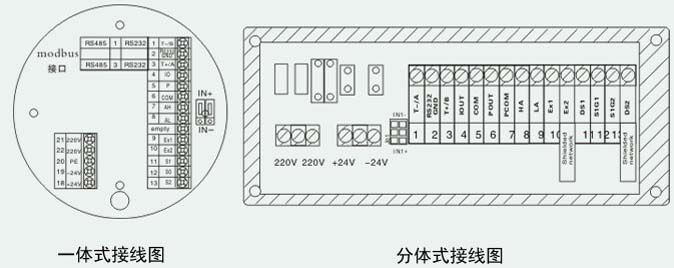

一體式消防水流量計端子符號說明：
（1）儀表電源：AC220V火線接“L”端子,零線接“N”端子。
（2）輸出信號：消防水流量計為4-20mA信號輸出時正*接“I+”端子,負(fù)*接“COM1”端子；消防水流量計為頻率信號輸出時正*接“P+”端子,負(fù)*接“COM2”端子。
（3）報警輸出：上限報警輸出接“AH”端子,報警地接“COM2”端子；下限報警輸出接“AL”端子,報警地接“COM2”端子。
（4）FUSE:儀表電源保險絲（1A）。
（5）RS485通訊：RS485通訊接“T+”和“T-”端子

分體式式消防水流量計端子符號說明：
（1）儀表電源：AC220V火線接“L”端子,零線接“N”端子。
（2）輸出信號：消防水流量計為4-20mA信號輸出時正*接“ICOUT”端子,負(fù)*接“ICOM”端子，“INSW”端子不接線；消防水流量計為頻率/頻率信號輸出時正*接“PUL+”端子,負(fù)*接“PCOM”端子。
（3）報警輸出：上限報警輸出接“ALM+”端子,報警地接“ALCOM”端子；下限報警輸出接“ALM-”端子,報警地接“ALCOM”端子。
（4）勵磁線圈:接傳感器勵磁線圈接“EXT+”和“EXT-”端子,“INSW”端子不接線。
（5）傳感器信號：“DS1”和“DS2”接傳感器信號線，“SGND”接外屏蔽線。
（6）信號電*：“SIG1”和“SIG2”接傳感器信號電*，“SGND”接外屏蔽線。
（7）RS485通訊：RS485通訊接“TSR+”和“TSR-”端子。
